今回は構成したWDSサーバにイメージを追加します。
イメージには2種類あり、ブートイメージとインストールイメージの2種類になります。
ブートイメージはコンピューターの初回起動時に読み込まれるイメージで、インストールイメージをWDSサーバから読み込む役割を持っています。
ブートイメージ、インストールイメージともにOSのインストールメディアに同梱しています。

flex_001074

まずはブートイメージの追加です。
WDSの管理コンソールから、右ペインの「ブートイメージ」を右クリックして「ブートイメージの追加」を選択します。

flex_001075

 イメージの追加ウィザードが起動します。

flex_001076
flex_001077

ブートイメージはOSメディアのsourceフォルダにboot.winという名前で存在しています。

flex_001078

イメージの名前、説明を入力します。

flex_001079

要約を確認し、「次へ」をクリックすると、イメージの追加が開始されます。

flex_001080

追加中・・・

flex_001081

追加されました。
完了ボタンをクリックして、ウィザードを終了させます。

flex_001082

ブートイメージが追加されているのが確認できました。

flex_001083

続いてインストールイメージを追加します。
「インストールイメージ」を右クリックして、「インストールイメージの追加」を選択します。

flex_001084

イメージの追加ウィザードが起動します。
インストールイメージはグループ分けすることが可能です。

flex_001085

インストールイメージの場所を指定します。

flex_001086
flex_001087

インストールイメージはブートイメージと同様にOSのインストールメディアのsourceフォルダに存在しています。

flex_001088

追加するインストールイメージを選択します。
例えばWindows Server 2012のinsall.wimにはstandard,datacenter,それぞれのservercoreの4種類が含まれています。

flex_001089

概要を確認します。
「次へ」ボタンをクリックすることでイメージの追加が始まります。

flex_001090

 イメージの追加中です。

flex_001091

イメージの追加が完了しました。

flex_001092

管理コンソールからもインストールイメージが追加されたことが確認できます。

今日はインストールしたWDSの構成を行ないます。
構成を行なって初めてWDSとして機能します。

flex_001060

サーバーマネージャーから「ツール」→「Windows 展開サービス」を選択します。

flex_001061

管理コンソールが起動するので、サーバー名で右クリックして「サーバーの構成」を選択します。

flex_001062

構成ウィザードが起動します。
まずはWDSを構成する前に確認すべき要件が表示されます。

flex_001063

WDSをADと統合するか、スタンドアロンとして起動するかを選択します。
一般的に、ドメイン環境の場合は「ADと統合する」を、WORKGROUP環境の場合は「スタンドアロン」を選択します。

flex_001065

インストールイメージを保管する場所を選択します。

flex_001066

Cドライブに保管することも可能ですが、警告が出力されます。

flex_001067

C以外のドライブが推奨されますが・・・

flex_001068

ルートを保管場所に指定することは出来ません。

flex_001069

Cドライブ以外のドライブで保管場所のフォルダを作って、そこに保管することにします。

flex_001070

クライアントに応答するか、しないかを選択します。
まだ設定が完了していないので、「クライアントに応答しない」を選択します。
設定が完了してから「クライアントに応答」するようにします。

flex_001071

構成中です。

flex_001072

構成が完了しました。
必要ならば、「今すぐイメージを~」のチェックを外します。

Windows 展開サービス(WDS)はネットワーク上のコンピューターにWindowsイメージを転送し、インストールするサービスです。
自動的にインストールを行なうことが出来るので、多数のコンピューターに対して一斉にOSのインストールを行なうことが可能です。

WDSを利用するためには、以下の役割を持ったサーバが必要です。

・AD
・DHCP
・DNS

それぞれのサーバはWDSと同居していても問題ありません。

では、WDSをインストールしてみましょう。

 flex_001052

「役割と機能の追加」ウィザードの役割の画面で「Windows展開サービス」を選択します。

flex_001051

管理ツールも一緒にインストールされます。

flex_001053

WDSの注意事項を確認します。

flex_001054

flex_001055

WDSの役割を選択すると、「トランスポートサーバー」と「展開サーバ」がインストールされます。
トランスポートサーバーは中核的なサーバで、展開サーバはそれを拡張したものです。
通常は両方インストールします。

flex_001056

インストールされる機能、役割を確認します。
問題なければインストールボタンをクリックしてインストールを開始します。

flex_001057

インストールが完了しました。

flex_001058

管理画面はサーバーマネージャーのツールから「Windows展開サービス」を選択して起動します。

flex_001059

次回以降、設定を行なっていきます。

Windows Server backup機能を利用してシステム全体のバックアップを取得し、取得したバックアップよりシステムを復元することが出来ます。
今回はシステムバックアップを利用したシステムの復元を確認してみます。

5_000009

Windows ServerのインストールCDからブートし、最初の画面で「コンピューターを修復する」をクリックします。

5_000010

オプションの選択画面が表示されます。
「トラブルシューティング」をクリックします。

5_000011

詳細オプション画面で「イメージでシステムを回復」をクリックします。

5_000012

目的のオペレーティングシステムをクリックします。
今回はWindows Server 2012です。

5_000013

5_000014

利用するバックアップイメージを選択します。
最新のシステムバックアップイメージを利用したい場合は「利用可能なシステムイメージの~」を選択します。
バックアップイメージを選択したい場合は「システムイメージを選択する」を選択します。

5_000015

システムバックアップイメージの保管先を選択します。

5_000016

詳細設定ボタンをクリックすると、ネットワーク上のシステムイメージを検索したり、ドライバーをインストールしたりが出来ます。

5_000017

利用するイメージバックアップを選択します。

5_000018

復元する方法を選択します。
システムを完全に復元したい場合は「ディスクをフォーマットしてパーティションに再分割する」を選択します。
既存のデータは全て削除されます。

5_000019

詳細設定ボタンをクリックすると、リストア完了後に自動的に再起動するか、チェックディスクを実施するかを選択することが出来ます。

5_000020

復元の内容を確認して、完了ボタンをクリックします。
復元が開始されます。

5_000022

復元中・・・

5_000023

復元が完了しました。
自動的に再起動されます。

Windows Server バックアップで取得したバックアップをリストアしてみます。

flex_001037

試しにファイルを削除してみて、それがバックアップからリストア出来るかを確認してみます。

flex_001038

Windows Serverバックアップの管理コンソールを開き、右ペインの「回復」をクリックします。

flex_001039

リストアウィザードが起動します。
バックアップが保管されている場所を選択します。(ローカルかリモートか)

flex_001040

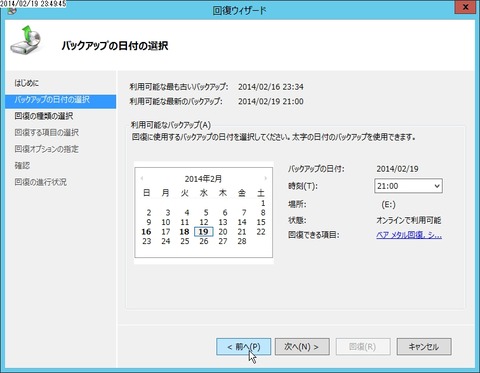

どの日付のバックアップをリストアするかを選択します。
カレンダーから太字の日付を選択します。

flex_001041

リストア対象を選択します。
今回はファイル単位のリストアなので「ファイルおよびフォルダー」を選択します。

flex_001042

回復する項目を選択します。
左でフォルダを選択し、右でファイルを選択します。

flex_001043

オプションを選択します。
回復先、バックアップ先にリストア項目が存在していた場合の処理、ACLもリストアするかを選択します。

flex_001044

 設定を確認して「回復」ボタンをクリックします。

flex_001045

リストア中・・・

flex_001046

リストアが完了しました。

flex_001047

ちゃんと削除したファイルが復元されています。
